DA-300零件

產品名稱 : DA-300零件

型號 : DA-300-Parts

產品描述

Devilbiss

點小圖放大圖

產品介紹

自動噴槍零件 DA-300 Parts
技術資料

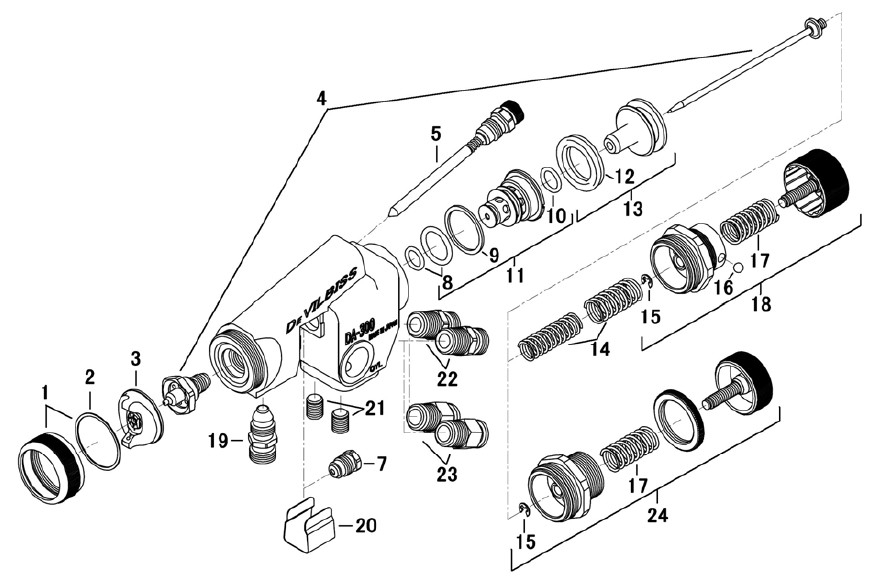

圖號	零件編號	品名描述	數量	備註
1	JJ-6	固定環 (含墊片)	1	搭配JJ-50使用
2	JJ-50-K5	墊片套組 (5入)	1
3	見Chart 1	噴帽	1
4	見Chart 2	噴嘴與撞針	1
5	DA-44	噴型調整閥組	1
7	DA-463	針閥迫緊套件	1
8	DA-P9P16	O型環套件	1
9	DA-12	空氣閥墊片	1
10	DA-P10-K5	O型環套件 (5入)	1
11	DA-43	空氣閥總成	1
12	DA-Y20-K3	Y型密封套件 (3入)	1
13	DA-9	活塞總成	1	搭配DA-Y20使用
14	DA-4993	彈簧套件	1
15	DA-46-K5	E型環套件 (5入)	1
16	3/16BALL-K5	鋼珠套件 (5入)	1
17	DA-34	棘輪彈簧	1
18	DA-402R	棘輪總成	1
19	DA-35	進料接頭	1
20	DA-33	上蓋	1
21	DA-2048	固定螺絲	2
22	DA-30	空氣接頭	2
23	PC6-02	快速接頭 (外徑6mm)	1
	PC8-02	快速接頭 (外徑8mm)	1
24	DA-432	針閥調整鈕總成 (無棘輪型)	1	選配
Chart 1	噴帽編號	適用噴嘴尺寸 (mm)	數量	噴塗寬度
305MT	JJ-3-305MT	0.8, 1.1, 1.4, 1.8	1	250 mm
307MT	JJ-3-307MT	0.8, 1.1, 1.4, 1.8	1	300 mm
345	JJ-3-345	0.8, 1.1, 1.4, 1.8	1	320 mm
Chart 2	噴嘴及撞針編號	搭配噴帽	數量	備註
0.8	DA-430-0.8	305MT、307MT、345	1
1.1	DA-430-1.1	305MT、307MT、345	1
1.4	DA-430-1.4	305MT、307MT、345	1
1.8	DA-430-1.8	305MT、307MT、345	1
